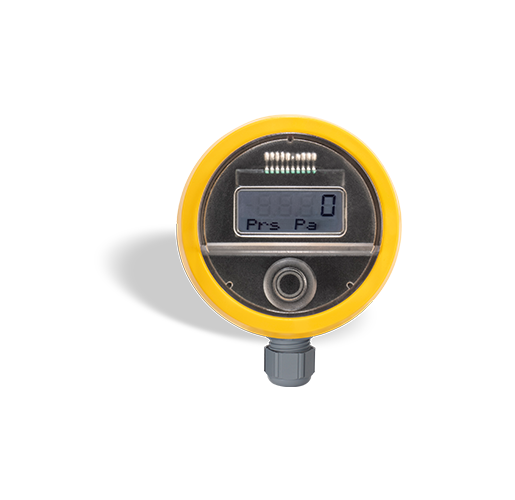

P-TC-W16-D-NFC
Art.-Nr. 105188
Drucktransmitter für Wasser (2-Leiter) 1 Ausgang 4-20 mA mit Display u. NFC-Schnittstelle
Zur Messung von Drücken in Behältern / Rohren.
Für nicht korrosive Medien.
10 Messbereiche: 0-2, 0-2,5, 0-4, 0-5, 0-6, 0-8,
0-10, 0-12, 0-14, 0-16 bar
und 10-fach Offset über Drehschalter einstellbar.
Toleranz: +/- 0,1 bar bei +25°C und 8 bar.
8 Deckelpositionen wählbar.
5-Punkt-Kalibrierung über NFC-Schnittstelle im Display.
Ausgangssignal linear durch Mikroprozessortechnik.
Spannungsversorgung: 15-35 V DC.
Temperaturbereich: -25°C..+85°C.
Gehäuse: Unterteil: PBT, Farbe ähnl. RAL 7016.
Display: PC, transparent.
Ring: PBT, Farbe ähnl. RAL 1003.
wasserseitiger Anschluss: G 1/2 A.
Zugentlastung M 16.
Schutzart: IP 65 (inkl. Dichtring).
Schnellverdrahtung durch Federklemmen 0,2-1,5 mm².
Zulässige Umgebungsbedingungen: -20°C bis +70°C.
0 – 95 %RH (nicht kondensierend).
Isolationswiderstand: 100 MOhm, 20°C, 500 V DC.
Datenblatt Nr. 13300
Zur Messung von Drücken in Behältern / Rohren.
Für nicht korrosive Medien.
10 Messbereiche: 0-2, 0-2,5, 0-4, 0-5, 0-6, 0-8,
0-10, 0-12, 0-14, 0-16 bar
und 10-fach Offset über Drehschalter einstellbar.
Toleranz: +/- 0,1 bar bei +25°C und 8 bar.
8 Deckelpositionen wählbar.
5-Punkt-Kalibrierung über NFC-Schnittstelle im Display.
Ausgangssignal linear durch Mikroprozessortechnik.
Spannungsversorgung: 15-35 V DC.
Temperaturbereich: -25°C..+85°C.
Gehäuse: Unterteil: PBT, Farbe ähnl. RAL 7016.
Display: PC, transparent.
Ring: PBT, Farbe ähnl. RAL 1003.
wasserseitiger Anschluss: G 1/2 A.
Zugentlastung M 16.
Schutzart: IP 65 (inkl. Dichtring).
Schnellverdrahtung durch Federklemmen 0,2-1,5 mm².
Zulässige Umgebungsbedingungen: -20°C bis +70°C.
0 – 95 %RH (nicht kondensierend).
Isolationswiderstand: 100 MOhm, 20°C, 500 V DC.
Datenblatt Nr. 13300
Einzelpreis
286,70 €
Drucktransmitter für Wasser (2-Leiter) 1 Ausgang 4-20 mA mit Display u. NFC-Schnittstelle
Zur Messung von Drücken in Behältern / Rohren.
Für nicht korrosive Medien.
10 Messbereiche: 0-2, 0-2,5, 0-4, 0-5, 0-6, 0-8,
0-10, 0-12, 0-14, 0-16 bar
und 10-fach Offset über Drehschalter einstellbar.
Toleranz: +/- 0,1 bar bei +25°C und 8 bar.
8 Deckelpositionen wählbar.
5-Punkt-Kalibrierung über NFC-Schnittstelle im Display.
Ausgangssignal linear durch Mikroprozessortechnik.
Spannungsversorgung: 15-35 V DC.
Temperaturbereich: -25°C..+85°C.
Gehäuse: Unterteil: PBT, Farbe ähnl. RAL 7016.
Display: PC, transparent.
Ring: PBT, Farbe ähnl. RAL 1003.
wasserseitiger Anschluss: G 1/2 A.
Zugentlastung M 16.
Schutzart: IP 65 (inkl. Dichtring).
Schnellverdrahtung durch Federklemmen 0,2-1,5 mm².
Zulässige Umgebungsbedingungen: -20°C bis +70°C.
0 – 95 %RH (nicht kondensierend).
Isolationswiderstand: 100 MOhm, 20°C, 500 V DC.
Datenblatt Nr. 13300
Zur Messung von Drücken in Behältern / Rohren.
Für nicht korrosive Medien.
10 Messbereiche: 0-2, 0-2,5, 0-4, 0-5, 0-6, 0-8,
0-10, 0-12, 0-14, 0-16 bar
und 10-fach Offset über Drehschalter einstellbar.
Toleranz: +/- 0,1 bar bei +25°C und 8 bar.
8 Deckelpositionen wählbar.
5-Punkt-Kalibrierung über NFC-Schnittstelle im Display.
Ausgangssignal linear durch Mikroprozessortechnik.
Spannungsversorgung: 15-35 V DC.
Temperaturbereich: -25°C..+85°C.
Gehäuse: Unterteil: PBT, Farbe ähnl. RAL 7016.
Display: PC, transparent.
Ring: PBT, Farbe ähnl. RAL 1003.
wasserseitiger Anschluss: G 1/2 A.
Zugentlastung M 16.
Schutzart: IP 65 (inkl. Dichtring).
Schnellverdrahtung durch Federklemmen 0,2-1,5 mm².
Zulässige Umgebungsbedingungen: -20°C bis +70°C.
0 – 95 %RH (nicht kondensierend).
Isolationswiderstand: 100 MOhm, 20°C, 500 V DC.
Datenblatt Nr. 13300
| Messbereich 1: |
0...16 bar (einstellbar) |
|---|---|
| Messelement 1 : |
Piezoresistiver Druckaufnehmer |
| Messmedium 1: |
Wasser |
| Messmedium 2: |
Luft |
| Messmedium 3 : |
nicht korrosive Medien |
| Schnittstelle 1: |
NFC |
| Schutzart 1: |
IP65 |
| Zul. Medientemperatur 1: |
-25…+85 °C |
Datenblatt 13300 - OPP-SENS® Druck-Transmitter für Wasser P-...
Flyer OPP-SENS® NFC
Katalog 2024 (PDF)
Katalog-Preisliste 2024 (Excel)
Katalog-Preisliste (PDF)
Katalog 2025 (PDF)
Blätterkatalog 2024
EG-Konformität_OPP-SENS_2016-04-20
Technische Daten
| Messbereich 1: |
0...16 bar (einstellbar) |
|---|---|
| Messelement 1 : |
Piezoresistiver Druckaufnehmer |
| Messmedium 1: |
Wasser |
| Messmedium 2: |
Luft |
| Messmedium 3 : |
nicht korrosive Medien |
| Schnittstelle 1: |
NFC |
| Schutzart 1: |
IP65 |
| Zul. Medientemperatur 1: |
-25…+85 °C |
Downloads
Datenblatt 13300 - OPP-SENS® Druck-Transmitter für Wasser P-...
Flyer OPP-SENS® NFC
Katalog 2024 (PDF)
Katalog-Preisliste 2024 (Excel)
Katalog-Preisliste (PDF)
Katalog 2025 (PDF)
Blätterkatalog 2024
EG-Konformität_OPP-SENS_2016-04-20
M12-BUS-SET-01 Option
für OPP-SENS BUS-Transmitter Passend für Modbus-/BACnet-Transmitter.
Leistungsumfang:
1x Metalleingangsstecker M12-BUS.
1x Metallausgangskupplung M12-BUS.
Montage Eingangsstecker und Ausgangskupplung.
Anschliessen von 5x Litzen mit Aderendhülse
(24V+, GND, BUS A, BUS B, Schirm) für
Ausgangskupplung.
Anschliessen von 5x Litzen mit Aderendhülse
(24V+, GND, BUS A, BUS B, Schirm) für
Eingangsstecker.
Abschliessende Funktionsprüfung.
Datenblatt-Nr. 20920
Leistungsumfang:
1x Metalleingangsstecker M12-BUS.
1x Metallausgangskupplung M12-BUS.
Montage Eingangsstecker und Ausgangskupplung.
Anschliessen von 5x Litzen mit Aderendhülse
(24V+, GND, BUS A, BUS B, Schirm) für
Ausgangskupplung.
Anschliessen von 5x Litzen mit Aderendhülse
(24V+, GND, BUS A, BUS B, Schirm) für
Eingangsstecker.
Abschliessende Funktionsprüfung.
Datenblatt-Nr. 20920
M12-BUS-START-2M
Startkabel für M12-BUS OPP-SENS M12-Zubehör
Verbindung von der DDC zum ersten Transmitter
5 x Litze mit Aderendhülse,
2 m Kabel 5-adrig geschirmt,
1x M12-Kupplung
Datenblatt-Nr. 20920
Verbindung von der DDC zum ersten Transmitter
5 x Litze mit Aderendhülse,
2 m Kabel 5-adrig geschirmt,
1x M12-Kupplung
Datenblatt-Nr. 20920
M12-BUS-CON-0,5M
Verbindungskabel für M12-BUS OPP-SENS M12-Zubehör
Zur Verbindung der Transmitter untereinander oder
zur Verlängerung.
Kabel 5-adrig geschirmt, 1x M12-Kupplung,
1x M12-Stecker, Kabel Länge 0,5m.
Datenblatt-Nr. 20920
Zur Verbindung der Transmitter untereinander oder
zur Verlängerung.
Kabel 5-adrig geschirmt, 1x M12-Kupplung,
1x M12-Stecker, Kabel Länge 0,5m.
Datenblatt-Nr. 20920
M12-BUS-CON-1M
Verbindungskabel für M12-BUS OPP-SENS M12-Zubehör
Zur Verbindung der Transmitter untereinander oder
zur Verlängerung.
Kabel 5-adrig geschirmt, 1x M12-Kupplung,
1x M12-Stecker, Kabel Länge 1m.
Datenblatt-Nr. 20920
Zur Verbindung der Transmitter untereinander oder
zur Verlängerung.
Kabel 5-adrig geschirmt, 1x M12-Kupplung,
1x M12-Stecker, Kabel Länge 1m.
Datenblatt-Nr. 20920
M12-BUS-CON-2M
Verbindungskabel für M12-BUS OPP-SENS M12-Zubehör
Zur Verbindung der Transmitter untereinander oder
zur Verlängerung.
Kabel 5-adrig geschirmt, 1x M12-Kupplung,
1x M12-Stecker, Kabel Länge 2 m.
Datenblatt-Nr. 20920
Zur Verbindung der Transmitter untereinander oder
zur Verlängerung.
Kabel 5-adrig geschirmt, 1x M12-Kupplung,
1x M12-Stecker, Kabel Länge 2 m.
Datenblatt-Nr. 20920
M12-BUS-CON-5M
Verbindungskabel für M12-BUS OPP-SENS M12-Zubehör
Zur Verbindung der Transmitter untereinander oder
zur Verlängerung.
Kabel 5-adrig geschirmt, 1x M12-Kupplung,
1x M12-Stecker, Kabel Länge 5 m.
Datenblatt-Nr. 20920
Zur Verbindung der Transmitter untereinander oder
zur Verlängerung.
Kabel 5-adrig geschirmt, 1x M12-Kupplung,
1x M12-Stecker, Kabel Länge 5 m.
Datenblatt-Nr. 20920
M12-BUS-CON-10M
Verbindungskabel für M12-BUS OPP-SENS M12-Zubehör
Zur Verbindung der Transmitter untereinander oder
zur Verlängerung.
Kabel 5-adrig geschirmt, 1x M12-Kupplung,
1x M12-Stecker, Kabel Länge 10 m.
Datenblatt-Nr. 20920
Zur Verbindung der Transmitter untereinander oder
zur Verlängerung.
Kabel 5-adrig geschirmt, 1x M12-Kupplung,
1x M12-Stecker, Kabel Länge 10 m.
Datenblatt-Nr. 20920
M12-BUS-EXT-2M
Wandkabel für M12-BUS OPP-SENS M12-Zubehör
Verbindung von Transmitter durch Wand o.ä. auf
bauseitige Dose. 5x Litze mit Aderendhülse,
2 m Kabel, 5-adrig geschirmt, 1x M12-Stecker.
Datenblatt-Nr. 20920
Verbindung von Transmitter durch Wand o.ä. auf
bauseitige Dose. 5x Litze mit Aderendhülse,
2 m Kabel, 5-adrig geschirmt, 1x M12-Stecker.
Datenblatt-Nr. 20920
M12-BUS-CAP
Schutzkappe für M12-BUS OPP-SENS M12-Zubehör
Abschlusskappe (Staubschutz) für letzten
Transmitter. Passend auf M12-Kupplung.
Datenblatt-Nr. 20920
Abschlusskappe (Staubschutz) für letzten
Transmitter. Passend auf M12-Kupplung.
Datenblatt-Nr. 20920
D-NFC - Display OPP-SENS
Anzeige- & Bedieneinheit. Mit NFC-Interface und kapazitivem Taster.
Passt auf alle runden Anschlussköpfe von Fühlern
mit aktiven Ausgängen. Die Einheit wird mit Flach-
bandkabel und verpolsicherem Stecker auf die
Elektronikplatine gesteckt und ist ohne Anpassung
betriebsbereit (Autoadapt). Die entsprechenden Messwerte
des jeweiligen Transmitters werden automatisch
angezeigt. Die Einheit verfügt über einen
kapazitiven Taster.
Das Display hat eine NFC-Schnittstelle.
Bei Bus-Transmittern können alle Parameter wie
BUS-Adresse, Baudrate etc. direkt eingestellt
werden. Auch die 5-Punkt-Kalibrierung erfolgt über
diese Einheit. Schutzart IP65 durch integrierte
Dichtung.
Einsatz zur Konfiguration und Kalibrierung:
Mehrere Fühler können nacheinander mit einer
Einheit konfiguriert und danach mit dem normalen
Deckel verschlossen betrieben werden.
Einsatz als Istwertanzeige:
Das Display ersetzt den Deckel dauerhaft.
Datenblatt: 20902
Passt auf alle runden Anschlussköpfe von Fühlern
mit aktiven Ausgängen. Die Einheit wird mit Flach-
bandkabel und verpolsicherem Stecker auf die
Elektronikplatine gesteckt und ist ohne Anpassung
betriebsbereit (Autoadapt). Die entsprechenden Messwerte
des jeweiligen Transmitters werden automatisch
angezeigt. Die Einheit verfügt über einen
kapazitiven Taster.
Das Display hat eine NFC-Schnittstelle.
Bei Bus-Transmittern können alle Parameter wie
BUS-Adresse, Baudrate etc. direkt eingestellt
werden. Auch die 5-Punkt-Kalibrierung erfolgt über
diese Einheit. Schutzart IP65 durch integrierte
Dichtung.
Einsatz zur Konfiguration und Kalibrierung:
Mehrere Fühler können nacheinander mit einer
Einheit konfiguriert und danach mit dem normalen
Deckel verschlossen betrieben werden.
Einsatz als Istwertanzeige:
Das Display ersetzt den Deckel dauerhaft.
Datenblatt: 20902
D - Display OPP-SENS
Anzeige- & Bedieneinheit beleuchtbar. Mit Autoadapt und kapazitiven Tasten.
Passt auf alle runden Anschlussköpfe von Fühlern
mit aktiven Ausgängen. Die Einheit wird mit Flach-
bandkabel und verpolsicherem Stecker auf die
Elektronikplatine gesteckt und ist ohne Anpassung
betriebsbereit (Autoadapt). Das entsprechende Menü
des jeweiligen Transmitters wird automatisch
angezeigt. Die Einheit ist beleuchtbar
(nur bei 3-Leiter Anschluss) und verfügt über
kapazitive Taster. Beleuchtungszeit, Kontrast und
Temperatureinheit sind über das Menü einstellbar.
Bei Bus-Transmittern können alle Parameter wie
BUS-Adresse, Baudrate etc. direkt eingestellt
werden. Auch die 5-Punkt-Kalibrierung erfolgt über
diese Einheit. Schutzart IP65 durch integrierte
Dichtung.
Einsatz zur Konfiguration und Kalibrierung:
Mehrere Fühler können nacheinander mit einer
Einheit konfiguriert und danach mit dem normalen
Deckel verschlossen betrieben werden.
Einsatz als Istwertanzeige:
Das Display ersetzt den Deckel dauerhaft.
Datenblatt: 20902
Passt auf alle runden Anschlussköpfe von Fühlern
mit aktiven Ausgängen. Die Einheit wird mit Flach-
bandkabel und verpolsicherem Stecker auf die
Elektronikplatine gesteckt und ist ohne Anpassung
betriebsbereit (Autoadapt). Das entsprechende Menü
des jeweiligen Transmitters wird automatisch
angezeigt. Die Einheit ist beleuchtbar
(nur bei 3-Leiter Anschluss) und verfügt über
kapazitive Taster. Beleuchtungszeit, Kontrast und
Temperatureinheit sind über das Menü einstellbar.
Bei Bus-Transmittern können alle Parameter wie
BUS-Adresse, Baudrate etc. direkt eingestellt
werden. Auch die 5-Punkt-Kalibrierung erfolgt über
diese Einheit. Schutzart IP65 durch integrierte
Dichtung.
Einsatz zur Konfiguration und Kalibrierung:
Mehrere Fühler können nacheinander mit einer
Einheit konfiguriert und danach mit dem normalen
Deckel verschlossen betrieben werden.
Einsatz als Istwertanzeige:
Das Display ersetzt den Deckel dauerhaft.
Datenblatt: 20902
Einblicke zu 40 Jahren Oppermann
Kontakt zu uns
