KRM-X-1 0.16
Art.-Nr. 104514
Kanalrauchmelder 230V AC inklusive Entnahmerohr 0,16 m.
Zur frühzeitigen Erkennung von Schwelbränden und
Bränden mit Rauchentwicklung.
Der Sensor arbeitet nach dem Streulichtprinzip.
Mit Alarmschwellennachführung, dadurch längere
Standzeit.
Kontinuierliche Anzeige der Verschmutzung durch
2-stellige LED-Anzeige im Klartext.
Bei Verschmutzung > 70% fällt das Relais ab.
Anzeige von Rauchalarm, fehlender Luftströmung,
Systemstörung und Betriebsbereitschaft durch LED's
Entriegelung und Funktionsprüfung durch Taster.
Rauchalarmrelais mit pot.-freiem
Umschalt-/Öffnerkontakt.
Eine Überprüfung mit Testspray ist ohne Öffnung
des Deckels möglich.
Lieferung mit Luftkanalentnahmerohr 160 mm lang.
Anschlussverschraubung: 3 x M 16
Abmessungen ohne Rohr: 172x 271 x 85 mm (BxHxT)
Umgebungstemperatur: -20...+50°C
Strömungsgeschwindigkeit 1-20m/s
Schutzart: IP 65
VdS-Anerkennung G 219046
Datenblatt Nr. 41350
Zur frühzeitigen Erkennung von Schwelbränden und
Bränden mit Rauchentwicklung.
Der Sensor arbeitet nach dem Streulichtprinzip.
Mit Alarmschwellennachführung, dadurch längere
Standzeit.
Kontinuierliche Anzeige der Verschmutzung durch
2-stellige LED-Anzeige im Klartext.
Bei Verschmutzung > 70% fällt das Relais ab.
Anzeige von Rauchalarm, fehlender Luftströmung,
Systemstörung und Betriebsbereitschaft durch LED's
Entriegelung und Funktionsprüfung durch Taster.
Rauchalarmrelais mit pot.-freiem
Umschalt-/Öffnerkontakt.
Eine Überprüfung mit Testspray ist ohne Öffnung
des Deckels möglich.
Lieferung mit Luftkanalentnahmerohr 160 mm lang.
Anschlussverschraubung: 3 x M 16
Abmessungen ohne Rohr: 172x 271 x 85 mm (BxHxT)
Umgebungstemperatur: -20...+50°C
Strömungsgeschwindigkeit 1-20m/s
Schutzart: IP 65
VdS-Anerkennung G 219046
Datenblatt Nr. 41350
Einzelpreis
554,20 €
Kanalrauchmelder 230V AC inklusive Entnahmerohr 0,16 m.
Zur frühzeitigen Erkennung von Schwelbränden und
Bränden mit Rauchentwicklung.
Der Sensor arbeitet nach dem Streulichtprinzip.
Mit Alarmschwellennachführung, dadurch längere
Standzeit.
Kontinuierliche Anzeige der Verschmutzung durch
2-stellige LED-Anzeige im Klartext.
Bei Verschmutzung > 70% fällt das Relais ab.
Anzeige von Rauchalarm, fehlender Luftströmung,
Systemstörung und Betriebsbereitschaft durch LED's
Entriegelung und Funktionsprüfung durch Taster.
Rauchalarmrelais mit pot.-freiem
Umschalt-/Öffnerkontakt.
Eine Überprüfung mit Testspray ist ohne Öffnung
des Deckels möglich.
Lieferung mit Luftkanalentnahmerohr 160 mm lang.
Anschlussverschraubung: 3 x M 16
Abmessungen ohne Rohr: 172x 271 x 85 mm (BxHxT)
Umgebungstemperatur: -20...+50°C
Strömungsgeschwindigkeit 1-20m/s
Schutzart: IP 65
VdS-Anerkennung G 219046
Datenblatt Nr. 41350
Zur frühzeitigen Erkennung von Schwelbränden und
Bränden mit Rauchentwicklung.
Der Sensor arbeitet nach dem Streulichtprinzip.
Mit Alarmschwellennachführung, dadurch längere
Standzeit.
Kontinuierliche Anzeige der Verschmutzung durch
2-stellige LED-Anzeige im Klartext.
Bei Verschmutzung > 70% fällt das Relais ab.
Anzeige von Rauchalarm, fehlender Luftströmung,
Systemstörung und Betriebsbereitschaft durch LED's
Entriegelung und Funktionsprüfung durch Taster.
Rauchalarmrelais mit pot.-freiem
Umschalt-/Öffnerkontakt.
Eine Überprüfung mit Testspray ist ohne Öffnung
des Deckels möglich.
Lieferung mit Luftkanalentnahmerohr 160 mm lang.
Anschlussverschraubung: 3 x M 16
Abmessungen ohne Rohr: 172x 271 x 85 mm (BxHxT)
Umgebungstemperatur: -20...+50°C
Strömungsgeschwindigkeit 1-20m/s
Schutzart: IP 65
VdS-Anerkennung G 219046
Datenblatt Nr. 41350
| Ausgänge 1: |
Relaisausgänge |
|---|---|
| Eingänge 1: |
Fern-Reset |
| Messbereich 1: |
1..20 m/s |
| Messelement 1 : |
Streulicht |
| Messmedium 1: |
Luft |
| Schutzart 1: |
IP65 |
| Zul. Medientemperatur 1: |
-20...+50 °C |
Datenblatt 41350 - Kanalrauchmelder KRM-X®
Flyer KRM-X®
Katalog 2024 (PDF)
Katalog-Preisliste 2024 (Excel)
Katalog-Preisliste (PDF)
Katalog 2025 (PDF)
KRM-X-1 VdS Anerkennung G219046
Blätterkatalog 2024
EU-Konformität_KRM-X+KM+NT_2021-04-26
KRM-X Modbus-Protokoll
Wartungsprotokoll für KRM-X
Technische Daten
| Ausgänge 1: |
Relaisausgänge |
|---|---|
| Eingänge 1: |
Fern-Reset |
| Messbereich 1: |
1..20 m/s |
| Messelement 1 : |
Streulicht |
| Messmedium 1: |
Luft |
| Schutzart 1: |
IP65 |
| Zul. Medientemperatur 1: |
-20...+50 °C |
Downloads
Datenblatt 41350 - Kanalrauchmelder KRM-X®
Flyer KRM-X®
Katalog 2024 (PDF)
Katalog-Preisliste 2024 (Excel)
Katalog-Preisliste (PDF)
Katalog 2025 (PDF)
KRM-X-1 VdS Anerkennung G219046
Blätterkatalog 2024
EU-Konformität_KRM-X+KM+NT_2021-04-26
KRM-X Modbus-Protokoll
Wartungsprotokoll für KRM-X
LKR-X 0,16
Luftkanalentnahmerohr TurboTube 0,16 m lang.
Flanschdurchmesser: 160 mm.
Passend für alle KRM-X.
Flanschdurchmesser: 160 mm.
Passend für alle KRM-X.
LKR-X 0,6
Luftkanalentnahmerohr TurboTube 0,6 m lang
Flanschdurchmesser: 160 mm.
Passend für alle KRM-X.
Flanschdurchmesser: 160 mm.
Passend für alle KRM-X.
LKR-X 1,5
Luftkanalentnahmerohr TurboTube 1,5 m lang
Flanschdurchmesser: 160 mm.
Passend für alle KRM-X.
Flanschdurchmesser: 160 mm.
Passend für alle KRM-X.
LKR-X 3,0
Luftkanalentnahmerohr TurboTube 3,0 m lang
Flanschdurchmesser: 160 mm.
Passend für alle KRM-X.
Flanschdurchmesser: 160 mm.
Passend für alle KRM-X.
ASR-A10
Aerosolspray 150 ml
Zur Funktionsprobe und Auslösung von Streulichtrauchmeldern,
angepasst an das optische System.
Ölnebelfrei, Rückstandsfrei, nicht brennbar.
Zur Funktionsprobe und Auslösung von Streulichtrauchmeldern,
angepasst an das optische System.
Ölnebelfrei, Rückstandsfrei, nicht brennbar.
WDG-X
Spritzwassergeschütztes Gehäuse für Luftkanalrauchmelder Typ KRM/KRM-X.
Für die Montage im Freien oder in kalter Umgebung.
Zum Schutz der Auswerteelektronik vor
Kondensationsfeuchte.
Weisses Kunststoffgehäuse (ASA), UV-beständig,
innen isoliert,
mit abnehmbarem Deckel für Wartungszwecke.
Abm.: 291 x 406 x 130 mm (BxHxT)
Bitte beachten Sie die Montageanleitung in den
Datenblättern der KRM-X (41350/41351).
Für die Montage im Freien oder in kalter Umgebung.
Zum Schutz der Auswerteelektronik vor
Kondensationsfeuchte.
Weisses Kunststoffgehäuse (ASA), UV-beständig,
innen isoliert,
mit abnehmbarem Deckel für Wartungszwecke.
Abm.: 291 x 406 x 130 mm (BxHxT)
Bitte beachten Sie die Montageanleitung in den
Datenblättern der KRM-X (41350/41351).
KS-KRM-X
Montagekonsole, 2-teilig Bestehend aus Konsole und Gummi-Manschette.
Zur Montage des Kanalrauchmelders KRM und KRM-X
auf runde oder isolierte Kanäle.
Lieferung einschl. Gummidurchführung (Manschette)
zum Abdichten des Luftkanals.
Bitte beachten Sie die Montageanleitung in den
Datenblättern der KRM (41300/41302) bzw.
der KRM-X (41350/41351).
Zur Montage des Kanalrauchmelders KRM und KRM-X
auf runde oder isolierte Kanäle.
Lieferung einschl. Gummidurchführung (Manschette)
zum Abdichten des Luftkanals.
Bitte beachten Sie die Montageanleitung in den
Datenblättern der KRM (41300/41302) bzw.
der KRM-X (41350/41351).

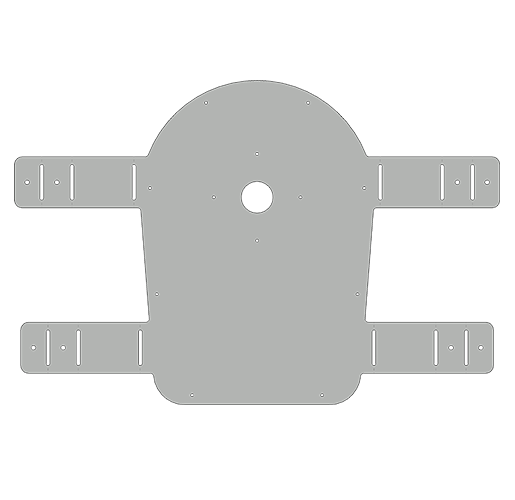

KS-WDG-X
Montagekonsole, 2-teilig Bestehend aus Konsole und Gummi-Manschette.
Zur Montage des Kanalrauchmelders KRM und KRM-X
mit spritzwasserdichtem Gehäuse WDG-X
auf runde oder isolierte Kanäle.
Lieferung einschl. Gummidurchführung (Manschette)
zum Abdichten des Rohres zum Luftkanal.
Bitte beachten Sie die Montageanleitung in den
Datenblättern der KRM (41300/41302) bzw.
der KRM-X (41350/41351).
Zur Montage des Kanalrauchmelders KRM und KRM-X
mit spritzwasserdichtem Gehäuse WDG-X
auf runde oder isolierte Kanäle.
Lieferung einschl. Gummidurchführung (Manschette)
zum Abdichten des Rohres zum Luftkanal.
Bitte beachten Sie die Montageanleitung in den
Datenblättern der KRM (41300/41302) bzw.
der KRM-X (41350/41351).
RM 3.3-X
Rauchmelder busfähig ohne Sockel.
Passend für alle Kanalrauchmelder Typ KRM-X bzw.
als Austauschrauchmelder für Deckenrauchmelder
DRM 3.3-X.
Datenblatt Nr. 40104
Passend für alle Kanalrauchmelder Typ KRM-X bzw.
als Austauschrauchmelder für Deckenrauchmelder
DRM 3.3-X.
Datenblatt Nr. 40104
AZE 1.2
Anzeigeeinheit für Mod-Bus- Kanalrauchmelder 24 V und 230 V AC/DC.
Zum Anschluss und zur Anzeige der Betriebszustände
von bis zu 99 Kanalrauchmeldern Typ KRM-(X-)2-MOD,
KRM-(X-)2-DZ-MOD, KRM-(X-)1-MOD und KRM-(X-)1-DZ-MOD.
Die Anzeigeeinheit übernimmt die Anzeige und
Auswertung von Rauch, Verschmutzung, Störung sowie
Kabelüberwachung auf Kabelbruch und Kurzschluss,
die im LCD-Display im Klartext und durch LED's
angezeigt werden.
Die Meldung erfolgt sowohl über potentialfreie
Kontakte als auch über eine RS 485-Schnittstelle
zur Weiterleitung an Gebäudeautomationssysteme.
Durch eine Tastatur lässt sich der aktuelle Status
jedes Melders abfragen.
Gehäuse mit Rastfuss zum Einbau auf Tragschiene
im Schaltschrank.
Masse: ca. 160 x 90 x 50 mm (BxHxT)
Schutzart: IP 20
Umgebungstemperatur: 0-50°C
Datenblatt Nr. 43105
Zum Anschluss und zur Anzeige der Betriebszustände
von bis zu 99 Kanalrauchmeldern Typ KRM-(X-)2-MOD,
KRM-(X-)2-DZ-MOD, KRM-(X-)1-MOD und KRM-(X-)1-DZ-MOD.
Die Anzeigeeinheit übernimmt die Anzeige und
Auswertung von Rauch, Verschmutzung, Störung sowie
Kabelüberwachung auf Kabelbruch und Kurzschluss,
die im LCD-Display im Klartext und durch LED's
angezeigt werden.
Die Meldung erfolgt sowohl über potentialfreie
Kontakte als auch über eine RS 485-Schnittstelle
zur Weiterleitung an Gebäudeautomationssysteme.
Durch eine Tastatur lässt sich der aktuelle Status
jedes Melders abfragen.
Gehäuse mit Rastfuss zum Einbau auf Tragschiene
im Schaltschrank.
Masse: ca. 160 x 90 x 50 mm (BxHxT)
Schutzart: IP 20
Umgebungstemperatur: 0-50°C
Datenblatt Nr. 43105
NT01-24V-AC Basisnetzteil IP20
Ausgang 24 V AC für KRM-2-DZ-x DIBT-Zulassung in Verbindung mit KRM-2-DZ-xxx.
DIBt-Bauartgeprüft in Verbindung mit KRM-2-DZ /
KRM-2-DZ-MOD, KRM-2-DZ-BAC (DIBt-Ausführungen).
Integriert in allgemeine bauaufsichtliche
Zulassung KRM Nr. Z-78.6-200. Notwendig als
sichere Spannungsversorgung für 24 V AC
Versorgungsspannung: 230 VAC +10% /-15%, 50–60 Hz.
Leistungsaufnahme: < 30 VAC.
Ausgangsleistung: max. 24 VA (24 V AC).
LED-Anzeigen: Betrieb (grün).
Gehäuse: PC, grau mit Klarsichtdeckel, IP 20.
Zul. Umgebungstemperatur: -20 – +50 °C.
Abmessungen (B x H x T): ca. 120 x 120 x 60 mm.
Gewicht NT01: ca. 0,8 kg.
Datenblatt-Nr. 41305.
DIBt-Bauartgeprüft in Verbindung mit KRM-2-DZ /
KRM-2-DZ-MOD, KRM-2-DZ-BAC (DIBt-Ausführungen).
Integriert in allgemeine bauaufsichtliche
Zulassung KRM Nr. Z-78.6-200. Notwendig als
sichere Spannungsversorgung für 24 V AC
Versorgungsspannung: 230 VAC +10% /-15%, 50–60 Hz.
Leistungsaufnahme: < 30 VAC.
Ausgangsleistung: max. 24 VA (24 V AC).
LED-Anzeigen: Betrieb (grün).
Gehäuse: PC, grau mit Klarsichtdeckel, IP 20.
Zul. Umgebungstemperatur: -20 – +50 °C.
Abmessungen (B x H x T): ca. 120 x 120 x 60 mm.
Gewicht NT01: ca. 0,8 kg.
Datenblatt-Nr. 41305.
NT02-24V-DC Basisnetzteil IP20
Ausgang 24 V DC für KRM-2-DZ-x DIBT-Zulassung in Verbindung mit KRM-2-DZ-xxx.
DIBt-Bauartgeprüft in Verbindung mit KRM-2-DZ /
KRM-2-DZ-MOD, KRM-2-DZ-BAC (DIBt-Ausführungen).
Integriert in allgemeine bauaufsichtliche
Zulassung KRM Nr. Z-78.6-200. Notwendig als
sichere Spannungsversorgung für 24 V DC
Versorgungsspannung: 230 VAC +10% /-15%, 50–60 Hz.
Leistungsaufnahme: < 25 W.
Ausgangsleistung: max. 20 W (24 V DC).
LED-Anzeigen: Betrieb (grün).
Gehäuse: PC, grau mit Klarsichtdeckel, IP 20.
Zul. Umgebungstemperatur: -20 – +50 °C.
Abmessungen (B x H x T): ca. 120 x 120 x 60 mm.
Gewicht NT02: ca. 0,5 kg.
Datenblatt-Nr. 41305.
DIBt-Bauartgeprüft in Verbindung mit KRM-2-DZ /
KRM-2-DZ-MOD, KRM-2-DZ-BAC (DIBt-Ausführungen).
Integriert in allgemeine bauaufsichtliche
Zulassung KRM Nr. Z-78.6-200. Notwendig als
sichere Spannungsversorgung für 24 V DC
Versorgungsspannung: 230 VAC +10% /-15%, 50–60 Hz.
Leistungsaufnahme: < 25 W.
Ausgangsleistung: max. 20 W (24 V DC).
LED-Anzeigen: Betrieb (grün).
Gehäuse: PC, grau mit Klarsichtdeckel, IP 20.
Zul. Umgebungstemperatur: -20 – +50 °C.
Abmessungen (B x H x T): ca. 120 x 120 x 60 mm.
Gewicht NT02: ca. 0,5 kg.
Datenblatt-Nr. 41305.
Einblicke zum KRM-X®
Kontakt zu uns
