ABAV-S 3.2
Art.-Nr. 100001
Steuergerät 24 V AC/DC
Zur Auswertung der Signale und als
Spannungsversorgung für bis zu 30 Rauchsensoren.
Das Steuergerät übernimmt auch die
Kabelüberwachung auf Kurzschluss, Kabelbruch und
Systemstörung.
Durch LED werden angezeigt Rauchalarm,
Verschmutzung, Kabelbruch, Kurzschluss.
Normalbetrieb auf potentialfreie Kontakte für
Rauchalarm, Verschmutzungssignal und
Systemstörung.
Bei Rauchalarm Selbstverriegelung.
Entriegelung durch internen Taster.
Gehäuse mit Rastfuss zum Einbau auf Tragschiene.
Schutzart IP 20.
Umgebungstemperatur: 0 - +50°C
VDS-Prüfzeugnis G 200071
Datenblatt-Nr. 43102
Zur Auswertung der Signale und als
Spannungsversorgung für bis zu 30 Rauchsensoren.
Das Steuergerät übernimmt auch die
Kabelüberwachung auf Kurzschluss, Kabelbruch und
Systemstörung.
Durch LED werden angezeigt Rauchalarm,
Verschmutzung, Kabelbruch, Kurzschluss.
Normalbetrieb auf potentialfreie Kontakte für
Rauchalarm, Verschmutzungssignal und
Systemstörung.
Bei Rauchalarm Selbstverriegelung.
Entriegelung durch internen Taster.
Gehäuse mit Rastfuss zum Einbau auf Tragschiene.
Schutzart IP 20.
Umgebungstemperatur: 0 - +50°C
VDS-Prüfzeugnis G 200071
Datenblatt-Nr. 43102
Einzelpreis
226,70 €
Steuergerät 24 V AC/DC
Zur Auswertung der Signale und als
Spannungsversorgung für bis zu 30 Rauchsensoren.
Das Steuergerät übernimmt auch die
Kabelüberwachung auf Kurzschluss, Kabelbruch und
Systemstörung.
Durch LED werden angezeigt Rauchalarm,
Verschmutzung, Kabelbruch, Kurzschluss.
Normalbetrieb auf potentialfreie Kontakte für
Rauchalarm, Verschmutzungssignal und
Systemstörung.
Bei Rauchalarm Selbstverriegelung.
Entriegelung durch internen Taster.
Gehäuse mit Rastfuss zum Einbau auf Tragschiene.
Schutzart IP 20.
Umgebungstemperatur: 0 - +50°C
VDS-Prüfzeugnis G 200071
Datenblatt-Nr. 43102
Zur Auswertung der Signale und als
Spannungsversorgung für bis zu 30 Rauchsensoren.
Das Steuergerät übernimmt auch die
Kabelüberwachung auf Kurzschluss, Kabelbruch und
Systemstörung.
Durch LED werden angezeigt Rauchalarm,
Verschmutzung, Kabelbruch, Kurzschluss.
Normalbetrieb auf potentialfreie Kontakte für
Rauchalarm, Verschmutzungssignal und
Systemstörung.
Bei Rauchalarm Selbstverriegelung.
Entriegelung durch internen Taster.
Gehäuse mit Rastfuss zum Einbau auf Tragschiene.
Schutzart IP 20.
Umgebungstemperatur: 0 - +50°C
VDS-Prüfzeugnis G 200071
Datenblatt-Nr. 43102
| Ausgänge 1: |
Relaisausgänge |
|---|---|
| Zul. Medientemperatur 1: |
0…+50 °C |
Datenblatt 43102 - Steuerungseinheit für Rauchmelder ABAV-S3
Katalog 2024 (PDF)
Katalog-Preisliste (Excel)
Katalog-Preisliste (PDF)
Blätterkatalog 2024
Technische Daten
| Ausgänge 1: |
Relaisausgänge |
|---|---|
| Zul. Medientemperatur 1: |
0…+50 °C |
Downloads
Datenblatt 43102 - Steuerungseinheit für Rauchmelder ABAV-S3
Katalog 2024 (PDF)
Katalog-Preisliste (Excel)
Katalog-Preisliste (PDF)
Blätterkatalog 2024
DRM SOC-E3N-YBN
Optischer Rauchsensor für den Einsatz in Räumen zur frühzeitigen
Erkennung von Schwelbränden und Bränden mit
Rauchentwicklung.
Der Sensor arbeitet nach dem Streulichtprinzip.
Einschliesslich Montagesockel.
Lichtsender und Empfänger sind in der Messkammer
so angeordnet, dass das Lichtbündel des Senders
nicht direkt auf den Empfänger treffen kann.
Erst das an Schwebteilchen gestreute Licht
(Tyndalleffekt) gelangt zum Empfänger und wird
in ein elektrisches Signal umgesetzt.
Die rote LED blinkt im Fall der
Verschmutzung (Service) und leuchtet
permanent im Alarmfall.
Der Sensor wird mit dem Steuergerät ABAV-S
(Service-Alarm-Kontakt) betrieben, das auch die
Spannungsversorung von 24 V DC liefert.
Umgebungstemperatur: -10..+ 50° C
VdS-Prüfzeugnis: G 217088
Datenblatt Nr. 40105
Erkennung von Schwelbränden und Bränden mit
Rauchentwicklung.
Der Sensor arbeitet nach dem Streulichtprinzip.
Einschliesslich Montagesockel.
Lichtsender und Empfänger sind in der Messkammer
so angeordnet, dass das Lichtbündel des Senders
nicht direkt auf den Empfänger treffen kann.
Erst das an Schwebteilchen gestreute Licht
(Tyndalleffekt) gelangt zum Empfänger und wird
in ein elektrisches Signal umgesetzt.
Die rote LED blinkt im Fall der
Verschmutzung (Service) und leuchtet
permanent im Alarmfall.
Der Sensor wird mit dem Steuergerät ABAV-S
(Service-Alarm-Kontakt) betrieben, das auch die
Spannungsversorung von 24 V DC liefert.
Umgebungstemperatur: -10..+ 50° C
VdS-Prüfzeugnis: G 217088
Datenblatt Nr. 40105

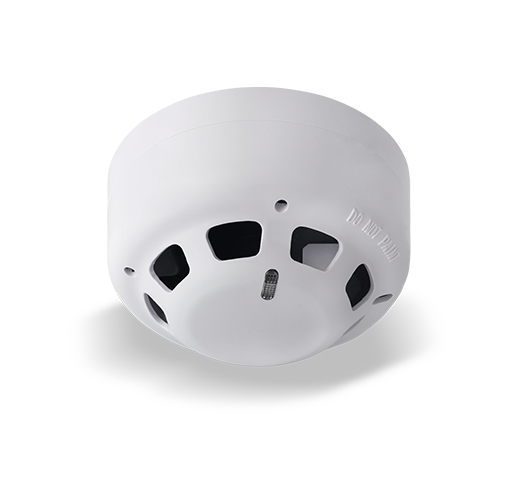

DRM SOC-E3N-YBO
Optischer Rauchsensor für den Einsatz in Räumen zur frühzeitigen
Erkennung von Schwelbränden und Bränden mit
Rauchentwicklung.
Der Sensor arbeitet nach dem Streulichtprinzip.
Einschliesslich Montagesockel.
Lichtsender und Empfänger sind in der Messkammer
so angeordnet, dass das Lichtbündel des Senders
nicht direkt auf den Empfänger treffen kann.
Erst das an Schwebteilchen gestreute Licht
(Tyndalleffekt) gelangt zum Empfänger und wird
in ein elektrisches Signal umgesetzt.
Die rote LED blinkt im Fall der
Verschmutzung (Service) und leuchtet
permanent im Alarmfall.
Relaiskontakt belastbar mit 24V/1A
Spannungsversorung 12 - 30 V DC.
Umgebungstemperatur: -10..+ 50° C
VdS-Prüfzeugnis: G 217088
Datenblatt Nr. 40202
Erkennung von Schwelbränden und Bränden mit
Rauchentwicklung.
Der Sensor arbeitet nach dem Streulichtprinzip.
Einschliesslich Montagesockel.
Lichtsender und Empfänger sind in der Messkammer
so angeordnet, dass das Lichtbündel des Senders
nicht direkt auf den Empfänger treffen kann.
Erst das an Schwebteilchen gestreute Licht
(Tyndalleffekt) gelangt zum Empfänger und wird
in ein elektrisches Signal umgesetzt.
Die rote LED blinkt im Fall der
Verschmutzung (Service) und leuchtet
permanent im Alarmfall.
Relaiskontakt belastbar mit 24V/1A
Spannungsversorung 12 - 30 V DC.
Umgebungstemperatur: -10..+ 50° C
VdS-Prüfzeugnis: G 217088
Datenblatt Nr. 40202
DRM DCD-AE3-YBN
Thermodifferential-Melder inklusive Sockel
Als Brandmelder für Deckenmontage.
Reagiert auf einen schnellen Temperaturanstieg
oder auf die Überschreitung eines fest einge-
stellten Temperaturgrenzwertes.
LED-Anzeige und Kontaktausgang über das
Steuergerät ABAV-S.
Der Brandmelder wird dort eingesetzt, wo Rauch-
sensoren aufgrund der betrieblichen Umgebungs-
bedingungen, wir Rauch, Dampf oder Staub,
Fehlalarme auslösen würden.
Die Temperaturanstiegsgeschwindigkeit ist
definiert nach EN 54 Klasse A1R.
Der obere Temperaturgrenzwert ist fest auf
57° C ± 3K eingestellt.
Der Thermodifferential-Melder wird mit dem
Steuergerät ABAV-S betrieben, das auch die
Spannungsversorgung von 24 V DC liefert.
Alarmstromaufnahme 40 mA bei 24 V DC
Umgebungstemperatur: -10.. + 50° C keine Vereisung
Abmessung mit Sockel 100 x 38 mm (Dia. x H)
Datenblatt Nr. 43502
Als Brandmelder für Deckenmontage.
Reagiert auf einen schnellen Temperaturanstieg
oder auf die Überschreitung eines fest einge-
stellten Temperaturgrenzwertes.
LED-Anzeige und Kontaktausgang über das
Steuergerät ABAV-S.
Der Brandmelder wird dort eingesetzt, wo Rauch-
sensoren aufgrund der betrieblichen Umgebungs-
bedingungen, wir Rauch, Dampf oder Staub,
Fehlalarme auslösen würden.
Die Temperaturanstiegsgeschwindigkeit ist
definiert nach EN 54 Klasse A1R.
Der obere Temperaturgrenzwert ist fest auf
57° C ± 3K eingestellt.
Der Thermodifferential-Melder wird mit dem
Steuergerät ABAV-S betrieben, das auch die
Spannungsversorgung von 24 V DC liefert.
Alarmstromaufnahme 40 mA bei 24 V DC
Umgebungstemperatur: -10.. + 50° C keine Vereisung
Abmessung mit Sockel 100 x 38 mm (Dia. x H)
Datenblatt Nr. 43502
ST-P-DA-STB
Optischer Rauchsensor für den Einsatz in Räumen zur frühzeitigen
Erkennung von Schwelbränden und Bränden mit
Rauchentwicklung.
Der Sensor arbeitet nach dem Streulichtprinzip.
Einschliesslich Montagesockel.
Lichtsender und Empfänger sind in der Messkammer
so angeordnet, dass das Lichtbündel des Senders
nicht direkt auf den Empfänger treffen kann.
Erst das an Schwebteilchen gestreute Licht
(Tyndalleffekt) gelangt zum Empfänger und wird
in ein elektrisches Signal umgesetzt.
Eine grüne LED zeigt die Verschmutzung (Service),
eine rote LED den Alarmfall an.
Der Sensor wird mit dem Steuergerät ABAV-S
(Service-Alarm-Kontakt) betrieben, das auch die
Spannungsversorgung von 24 V DC liefert.
Umgebungstemperatur: -10...+50°C
VdS-Prüfzeugnis: G 202091
Datenblatt Nr. 40101
Erkennung von Schwelbränden und Bränden mit
Rauchentwicklung.
Der Sensor arbeitet nach dem Streulichtprinzip.
Einschliesslich Montagesockel.
Lichtsender und Empfänger sind in der Messkammer
so angeordnet, dass das Lichtbündel des Senders
nicht direkt auf den Empfänger treffen kann.
Erst das an Schwebteilchen gestreute Licht
(Tyndalleffekt) gelangt zum Empfänger und wird
in ein elektrisches Signal umgesetzt.
Eine grüne LED zeigt die Verschmutzung (Service),
eine rote LED den Alarmfall an.
Der Sensor wird mit dem Steuergerät ABAV-S
(Service-Alarm-Kontakt) betrieben, das auch die
Spannungsversorgung von 24 V DC liefert.
Umgebungstemperatur: -10...+50°C
VdS-Prüfzeugnis: G 202091
Datenblatt Nr. 40101
TD 122.3
Thermodifferential-Melder 24 V DC inklusive Sockel
Als Brandmelder für Deckenmontage.
Reagiert auf einen schnellen Temperaturanstieg
oder auf die Überschreitung eines fest einge-
stellten Temperaturgrenzwertes.
LED-Anzeige und Kontaktausgang über das
Steuergerät ABAV-S.
Der Brandmelder wird dort eingesetzt, wo Rauch-
sensoren aufgrund der betrieblichen Umgebungs-
bedingungen, wie Rauch, Dampf oder Staub,
Fehlalarme auslösen würden.
Die Temperaturanstiegsgeschwindigkeit ist
definiert nach EN 54 Klasse A1R.
Der obere Temperaturgrenzwert ist fest auf
57°C ± 3K eingestellt.
Ein Ausgang für Parallelanzeige (-1,4V/ 100mA) ist
vorhanden.
Der Thermodifferential-Melder wird mit dem
Steuergerät ABAV-S betrieben, das auch die
Spannungsversorgung von 24V DC liefert.
Alarmstromaufnahme 52 mA bei 24 V DC
Umgebungstemperatur: -20...+90°C keine Vereisung
Abmessung mit Sockel 100 x 50 mm (Dia. x H)
Datenblatt Nr. 43501
Als Brandmelder für Deckenmontage.
Reagiert auf einen schnellen Temperaturanstieg
oder auf die Überschreitung eines fest einge-
stellten Temperaturgrenzwertes.
LED-Anzeige und Kontaktausgang über das
Steuergerät ABAV-S.
Der Brandmelder wird dort eingesetzt, wo Rauch-
sensoren aufgrund der betrieblichen Umgebungs-
bedingungen, wie Rauch, Dampf oder Staub,
Fehlalarme auslösen würden.
Die Temperaturanstiegsgeschwindigkeit ist
definiert nach EN 54 Klasse A1R.
Der obere Temperaturgrenzwert ist fest auf
57°C ± 3K eingestellt.
Ein Ausgang für Parallelanzeige (-1,4V/ 100mA) ist
vorhanden.
Der Thermodifferential-Melder wird mit dem
Steuergerät ABAV-S betrieben, das auch die
Spannungsversorgung von 24V DC liefert.
Alarmstromaufnahme 52 mA bei 24 V DC
Umgebungstemperatur: -20...+90°C keine Vereisung
Abmessung mit Sockel 100 x 50 mm (Dia. x H)
Datenblatt Nr. 43501
